Как устроен и работает лазерный принтер

Лазерные принтеры стали незаменимыми атрибутами офисной оргтехники. Такая популярность объясняется большой скоростью и невысокой себестоимостью печати. Чтобы понять, как работает эта техника, следует знать устройство и принцип работы лазерного принтера. На самом деле, вся магия аппарата объясняется простыми конструктивными решениями.

История возникновения лазерной печатной техники

Еще в 1938 году Честером Карлсоном была запатентована технология, переносившая изображение на бумагу при помощи сухих чернил. Основным двигателем работы было статическое электричество. Электрографический метод (а это был именно он) получил большое распространение в 1949 году, когда корпорация Xerox взяла его за основу в работе самого первого своего аппарата. Однако до логического совершенства и полной автоматизации процесса потребовалось еще десятилетие работ – только после этого и появился первый «Ксерокс», который стал прообразом современных лазерных печатных устройств.

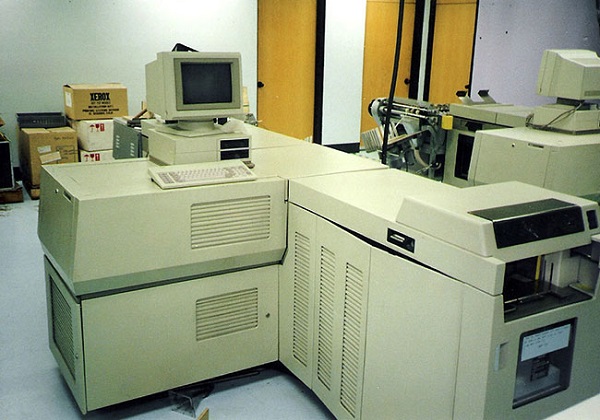

Xerox 9700

Первый лазерный принтер Xerox 9700

Сам же первый лазерный принтер появился только в 1977 году (им стала модель Xerox 9700). Тогда печать производилась со скоростью 120 страниц в минуту. Этот аппарат использовался исключительно в учреждениях и на предприятиях. А вот уже в 1982 году выходит первым настольный агрегат Canon. С этого времени к разработкам подключаются многочисленные бренды, которые и по сегодняшний день предлагают все новые варианты настольных лазерных печатающих помощников. Каждому человеку, решившему пользоваться подобной техникой, интересно будет узнать больше о внутреннем строении и принципе работы такого агрегата.

Что же внутри

Несмотря на большой ассортимент, устройство лазерного принтера всех моделей является схожим. За основу работы взята фотоэлектрическая часть ксерографии, а сам прибор поделен на следующие блоки и узлы:

  • блок лазерного сканирования;
  • узел, осуществляющий перенос изображения;
  • узел для закрепления изображения.

Лазерный принтер внутри

Первый блок представлен системой линз и зеркал. Именно здесь находится полупроводниковый тип лазера со способной фокусироваться линзой. Далее расположены зеркала и группы, которые могут вращаться, тем самым формируя изображение. Переходим к узлу, отвечающему за перенос изображения: в нем находятся сам тонерный картридж и ролик, переносящий заряд. Уже только в картридже присутствуют три основных формирующих изображение элемента: фотоцилиндр, вал с предварительным зарядом и магнитный вал (работающий совместно с барабаном устройства). И вот тут большую актуальность приобретает возможность фотоцилиндра менять свою проводимость под действием попавшего на него света. Когда фотоцилиндру придается зарядность, он сохраняет ее надолго, но при засвечивании уменьшается его сопротивление, что приводит к тому, что заряд начинает стекать с его поверхности. Так появляется необходимый нам оттиск.

В целом, существует два способа для создания картинки.

  1. Практически во всех лазерных принтерах используются тонеры, имеющие положительный заряд – здесь лазер будет высвечивать участки с потенциальным расположением изображения. Таким является принцип работы лазерного принтера у брендов НР, Canon, Xerox. Это обеспечивает тонкую детализацию изображения.
    Принтер HP-2500

    Теория цветной печати HP-2500

  2. А вот у Epson, Kyocera, Brother уже используется тонер с отрицательным зарядом – лазер высвечивает только те участки, где ему не положено находиться. При подобной технологии в выигрыше оказывается равномерная заливка изображения.
    Тонер с отрицательным зарядом

    Принцип печати тонера с отрицательным зарядом

Попадая в агрегат, непосредственно перед будущим контактом с фотоцилиндром, соответствующий заряд получает и сама бумага. В этом ей помогает ролик переноса изображения. После переноса статический заряд исчезает при помощи специального нейтрализатора – так бумага перестает притягиваться в фотоцилиндру.

А как же фиксируется изображение? Это происходит за счет тех добавок, которые находятся в тонере. Они имеют определенную температуру плавления. Такая «печка» вдавливает в бумагу расплавленный порошок тонера, после чего он быстро застывает и становится долговечным.

Распечатанные на бумаге лазерным принтером изображения имеют отличную стойкость к многочисленным внешним воздействиям.

Как устроен картридж

Определяющим звеном в работе лазерного принтера является картридж. Он представляет собой небольшой бункер с двумя отсеками – для рабочего тонера и для уже отработанного материала. Также здесь находится светочувствительный барабан (фотоцилиндр) и механические шестеренки для его проворачивания.

Сам тонер представляет собой порошок мелкодиспенсерного вида, который состоит из полимерных шариков – они покрыты специальным слоем магнитного материала. Если речь идет о цветном тонере, то в его состав дополнительно входят еще и красящие вещества.

Важно знать, что каждый производитель выпускает собственные оригинальные тонера – всем им присуща своя магнитность, дисперсность и прочие свойства.

Вот почему ни в коем случае нельзя заправлять картриджи случайными тонерами – это может негативно сказаться на его работоспособности.

Устройство картриджа Canon

Процесс рождения оттиска

Появление изображения или текста на бумаге будет состоять из таких последовательных этапов:

  • заряд барабана;
  • экспонирование;
  • проявка;
  • перенос;
  • закрепление.

Заряд барабана

Как работает фотозаряд? Он формируется на фотобарабане (где, как уже понятно, зарождается и само будущее изображение). Для начала происходит снабжение зарядом, который может быть как отрицательным, так и положительным. Происходит это одним из следующих способов.

  1. Используется коронатор, то есть вольфрамовая нить с покрытием из углеродных, золотых и платиновых включений. Когда в дело вступает высокое напряжение, между этой нитью каркасом проносится разряд, который, соответственно, создаст электрическое поле, передающее заряд на фотобарабан.
  2. Однако использование нити приводило со временем к проблемам с загрязнением и ухудшением качества распечатанного материала. Гораздо лучше действует ролик заряда с аналогичными функциями. Сам он похож на металлический вал, который покрыт токопроводящей резиной или поролоном. Идет соприкосновение с фотоцилиндром – в этот момент ролик и передает заряд. Напряжение здесь значительно ниже, но и детали изнашиваются гораздо быстрее.

Заряд барабана

Экспонирование

Это и есть работа освещения, в результате чего часть фотоцилиндра становится токопроводящей и пропускает заряд через металлическое основание в барабане. А участок, подвергшийся экспонированию, становится незаряженным (или приобретает слабый заряд).  На этом этапе формируется еще невидимое изображение.

Технически это осуществляется так.

  1. Лазерный луч падает на поверхность зеркала и отражается на линзу, которая распределит его в необходимое место на барабане.
  2. Так система линз и зеркал формирует строчку вдоль фотоцилиндра – лазер то включается, то выключается, заряд то остается нетронутым, то снимается.
  3. Строка закончилась? Фотобарабан повернется, и экспонирование продолжится снова.

Экспонирование

Фоточувствительный слой

Проявка

В этом процессе большое значение имеет магнитный вал из картриджа, похожий на трубку из металла, внутри которой находится магнитный сердечник. Часть поверхности вала помещена в заправочный тонер бункера. Магнит притягивает к валу порошок, и он выносится наружу.

Важно регулировать равномерность распределения слоя порошка – для этого существует специальное дозирующее лезвие. Оно пропускает лишь тонкий слой тонера, отбрасывая остальное назад. Если лезвие установлено неправильно, на бумаге могут появиться черные полосы.

После этого тонер продвигается на участок между магнитным валом и фотоцилиндром – здесь он притянется к проэкспонированным участкам, а от заряженных оттолкнется. Так изображение становится уже более видимым.

Процесс проявки

Перенос

Чтобы изображение появилось уже на бумаге, в дело вступает ролик переноса, в металлическую сердцевину которого притягивается положительный заряд – он переносится на бумагу благодаря специальному прорезиненному покрытию.

Итак, частички отрываются от барабана и начинают перемещаться на страницу. Но удерживаются они здесь пока только из-за статического напряжения. Образно говоря, тонер просто насыпается там, где нужно.

Вместе с тонером могут попасть пыль и ворсинки бумаги, но они снимаются вайпером (специальной пластиной) и отправляются прямиком в отсек отходов на бункере. После полного круга барабана процесс повторяется.

Перенос изображения

Закрепление изображения

Для этого используется свойство тонера расплавляться при высоких температурах.  Конструктивно это в этом оказывают помощь два следующих вала:

  • в верхнем расположен нагревательный элемент;
  • в нижнем в бумагу вдавливается расплавленный тонер.

Иногда подобная «печка» представляет собой термопленку – специальный гибкий и термостойкий материал с нагревательной составляющей и прижимным роликом. Её нагрев контролируется датчиком. Как раз в момент прохода между пленкой и прижимной частью бумага и разогревается до 200 градусов, что позволяет ей легко впитать в себя ставшим жидким тонер.

Закрепление изображения

Дальнейшее остывание идет естественным образом – в лазерных принтерах обычно не требуется установка дополнительной охлаждающей системы. Однако здесь еще раз проходит специальный очиститель – обычно его роль исполняет фетровый вал.

Фетр обычно пропитывают специальным составом, что помогает смазать покрытие. Поэтому другое название такого вала – масляной.

Как осуществляется цветная лазерная печать

А как же происходит цветная печать? В лазерном устройстве используется четыре таких основных колора – черный, пурпурный, желтый и голубой. Принцип печати такой же, как и в черно-белом случае, однако сначала принтер разобьет изображение на монохром для каждого цвета. Начинается последовательное перенесение каждым картриджем своего цвета, а в итоге наложения получается нужный результат.

Выделяют такие технологии цветной лазерной распечатки:

  • многопроходная;
  • однопроходная.

При многопроходном варианте в дело вступает промежуточный носитель – это вал или лента, переносящая тонер. Действует это так: за 1 оборот накладывается 1 цвет, потом в нужное место подается другой картридж, а поверх первой картинки ложится вторая. Достаточно четырех проходов, чтобы сформировалась полноценная картинка – она и перейдет на бумагу. Но и само устройство будет работать в 4 раза медленнее, чем его черно-белый собрат.

Технология 4-проходной лазерной печати

Технология 4-проходной лазерной печати HP

Как работает принтер с однопроходной технологией? В этом случае все четыре отдельно печатающих механизма имеют общее управление – они выстроены в одну шеренгу, у каждого имеется свой собственный лазерный блок с переносным роликом. Так бумага и идет по барабану, последовательно собирая все четыре изображения картриджей. Только после этого прохода лист уходит в печку, где происходит закрепление картинки.

Достоинства лазерных принтеров сделали их фаворитами для работы с документацией, как в офисе, так и домашних условиях. А информация о внутренней составляющей их работы поможет любому пользователю вовремя заметить недочеты и обратиться в сервисную службу для технической поддержки функционирования устройства.
