Почему на экране телевизора появились полосы

Вертикальные или горизонтальные полосы на экране телевизора с ЖК-дисплеем или мониторе компьютера – мало приятный дефект, который не позволит использовать устройство. Даже если они периодически исчезают, это все равно говорит о неисправности матрицы, шлейфа или элементов схем.

Полосы на экране

Как по характеру и виду полос на экране определить неисправность

Чаще всего на экране телевизора при повреждении компонентов материнской платы или соединительных сигнальных шлейфов возникают горизонтальные полосы. Они бывают нескольких типов, по которым можно судить о классе поломки и возможных действиях. В том числе, характер полос покажет человеку с некоторым уровнем знаний, сколько ему примерно придется отдать за ремонт своего аппарата.

Белая полоса на экране говорит о том, что на жидкокристаллические ячейки матрицы не поступает напряжение управляющего сигнала. Такое поведение дисплея типично для TN и VA дисплеев. Они прозрачные в нормальном состоянии, без активации светопропускающих ячеек. В IPS матрицах картина иная. В нормальном состоянии они идеально черные, поэтому белая полоса свидетельствует о поступлении высокого управляющего напряжения.

В любом случае, наличие яркой полосы на дисплее свидетельствует о неполадках в системе кадровой развертки. Это отдельный компонент аппаратной части телевизора. Его диагностика требует специального оборудования и производится только в условиях сервисной мастерской. Возможно, блок придется заменить целиком. Но в любом случае, обращение в сервис обязательно.

Цветные полосы (синие, сиреневые, фиолетовые) указывают на неполадки контроллера жидкокристаллического дисплея. Они могут свидетельствовать как осбоях в микропроцессорных чипах, так и повреждениях печатной платы. Например, широкие синие или фиолетовые полосы могут возникнуть после воздействия на элементную базу вибраций или ударов.

В этом случае повреждаются площадки пайки и сопротивление контактных групп изменяется. Данная проблема также диагностируется в сервисном центре. Ремонт может свестись как к нагреванию контактных площадок специальной воздушной паяльной станцией, так и полной заменой контроллера.

На неполадки дешифраторов матрицы, а их может быть в телевизоре несколько, указывают черные полосы. Для их устранения также придется везти устройство в сервис, так как проверить состояние сложной электроники в домашних условиях не представляется возможным.

Вертикальные полосы менее волнительны для владельца телевизора. Они показывают разнообразные сбои в матрице, не вызванные серьезными повреждениями аппаратной части.

  1. На дисплее может появиться черная полоса из-за кратковременного скачка напряжения и некритичного пробоя управляющих ключей. Обычно проблема или устраняется сама собой, или исчезает после отключения телевизора от розетки на 5-10 минут.

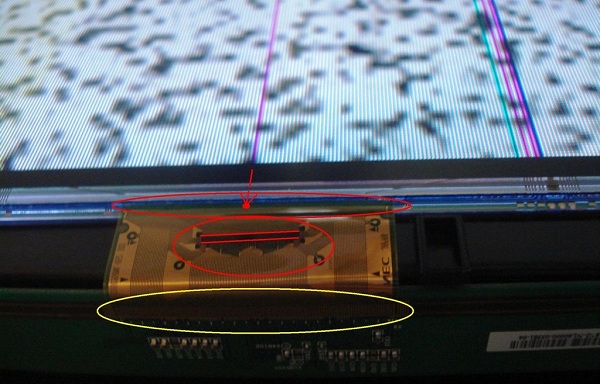

  2. Множество цветных полос явно указывают на неполадки шлейфа. При некоторых навыках можно проверить состояние этого элемента самостоятельно. Равно как и очистить его контактные площадки и установить на штатное место.

Важно! Некоторые неполадки в работе экрана телевизора можно диагностировать собственными силами. При этом стоит помнить, что все работы нужно вести только при отключенном питании устройства.

Как проверить ТВ самостоятельно

Добраться до элементной базы и плат телевизора можно только после снятия задней панели. Она обычно крепится группой саморезов. Их нужно найти абсолютно все. Часть из них на устройстве, которое никогда не вскрывалось, может быть залита черным компаундом, неотличимым по цвету от пластика задней панели.

После того, как все шурупы выкручены, и крышка начала шевелиться, не стоит торопиться ее убирать. В некоторых моделях телевизоров к этой детали крепятся пучки проводов и даже сигнальные шлейфы. Поэтому рекомендуется вооружиться фонариком и все внимательно проверить, слегка приподняв крышку и осматривая находящееся под ней.

После того, как внутренности телевизора открыты взгляду, стоит провести проверить следующие компоненты.

  1. Крупные чипы на основной материнской плате. Она средняя по размеру. На микросхемах не должно быть трещин и изменений цвета корпуса.
  2. Ножки микросхем и контактные точки. Для осмотра можно вытянуть материнскую и иные платы из защелок и перевернуть. Спайка должна быть сплошной, без трещин и других настораживающих повреждений.
  3. Катушки платы блока питания. На них не должно быть избытка грязи.
  4. Шлейфы. На них не должно быть заломов, видимых повреждений проводников. Не лишним будет обратить внимание на места входа этих элементов в разъемы. Здесь не должно быть грязи и следов окислов.

Затем все детали исследуются в поисках признаках перегрева. Обычно об этом говорят изменения цвета корпуса. В местах нештатного роста температуры образуются желтоватые пятна. Не лишним будет перевернуть все платы и осмотреть состояние их лаковой поверхности. Возникший перегрев также повреждает ее и вызывает изменение цвета.Последними осматриваются конденсаторы. Это электролитические элементы, имеющие форму бочонков разного размера. На их верхней части расположена площадка из фольги с перекрестием. При порче деталей их топ явно вспучивается и становится выпуклым. Нанесенное перекрестие позволяет это ясно увидеть. Если подобные детали обнаружены, их рекомендуется немедленно заменить, самостоятельно или обратившись в сервис.

Что можно починить самостоятельно

Иногда для устранения разнообразных полос и иных сбоев телевизора его достаточно почистить. При любых работах нужно следовать простым правилам.

  1. Протирать элементы конструкции, матрицу — нужно только специальными средствами. Минимум медицинским или чистым изопропиловым спиртом.
  2. Работать следует в резиновых или чистых тонких матерчатых перчатках. Оставленные на контактных площадках жировые выделения пальцев становятся точками нарушения проводимости и даже окисления.
  3. При разборке и других действиях стоит положить телевизор на ровную мягкую поверхность матрицей вниз.

Чистка пыли делается очевидным и простым способом: с помощью кисти. Ее можно сдуть, используя для этого пылесос или резиновую грушу. В ходе чистки рекомендуется отсоединять разъемы и проводить их обслуживание.
Шлейфы отключаются вытягиванием их концов из гнезд максимально аккуратно. Контактные площадки протираются спиртом, после чего элементы устанавливаются на свои штатные места.

Устранение плохого контакта

Полосы на экране жк-телевизора могут появиться из-за плохого контакта соединений. Такого рода неисправности, как правило — результат некачественной сборки или неверного использования телевизора. Например, попадание влажности внутрь корпуса, которая может стать результатом неправильной чистки экрана, механические удары. Установить данную причину можно после визуального осмотра соединений невооруженным взглядом или с помощью увеличительных приборов.

Окисление контактов

Окисление контактов на плате

Окисление контактов можно счистить лезвием или ножом, его легко определить по зеленому налету, но если проблема носит масштабный характер, то самостоятельно исправить его сложно. После необходимо проверить напряжение или прозвонить контакты мультиметром.

Плохой контакт может быть вызван неправильным соединением шлейфов, для этого их можно отключить и подсоединить еще раз.

Еще одна причина появления различных полос на дисплее телевизора – надлом проводков шлейфа. Его можно определить легким нажатием или движением шлейфа: если изображением восстанавливается, значит, поломка обнаружена. Устранение надлома – кропотливый и тонкий процесс. Нужно определить с помощью лупы, где именно проводки сломаны. Восстановить их можно, используя токопроводящий лак или нагревая контакты до умеренной температуры. Сильный перегрев выведет из строя все контакты.

Токопроводящий клей

Восстановление с помощью токопроводящего клея

Замена шлейфа

В некоторых случаях придется менять весь шлейф матрицы на новый. В первую очередь, необходимо приобрести новую деталь — ее можно заказать в ремонтной мастерской, но перед этим узнать точную модель своего телевизора, год выпуска телевизора или монитора. Поменять неисправный шлейф матрицы можно самостоятельно или в сервисе. При ремонте потребуется некоторый набор инструментов: отвертки или биты PH, PZ, TORX, HEX, SL.

Шлейф соединения находится внутри корпуса, следовательно, его нужно аккуратно разобрать. Необходимо отсоединить крышу, аккуратно открутить все болтики и добраться до самой детали.

Важно знать! Болты всегда стандартные и откручиваются против часовой стрелки. Кроме того, многие соединительные шлейфы и провода могут быть закреплены к крышке. Разбирая телевизор, не следует делать резких движений, во избежание надлома.

Большинство соединений крепятся с помощью специальных разъемов, провода не придется выпаивать. Достаточно надавить на защелку (принцип соединения схожий с кабелями интернета или телефона).

Конструкции телевизоров разных фирм, таких как Samsung (Самсунг), Sony (Сони), Philips (Филипс), могут несколько отличаться, поэтому следует воспользоваться инструкцией, или заказать детализацию сборки на официальном сайте компании.

Поломка матрицы или ее деталей

Данная неисправность характеризуется наличием вертикальной полосы одного цвета шириной в один – два пикселя. Возникает дефект сам по себе и также может исчезнуть в течение трех – четырех дней. Если проблема длиться дольше недели, это явный признак серьезных неполадок.

Замена матрицы – это дорого и сложно, поэтому при наличии подобных проблем с изображением, выходом станет обращение в сервисный центр, если не окончен гарантийный срок обслуживания. Когда жидкокристаллический телевизор используется давно, то ремонт могут осуществить специалисты любой мастерской.

Выполняя ремонт или замену деталей, следует иметь в виду следующее.

  1. Большинство проводников обладают очень малым диаметром, их легко переломить.
  2. Для ремонта или перепайки контактов необходимы навыки и специальное оборудование (например, инфракрасный паяльник, увеличительные стекла).
  3. Все операции проводятся с большой аккуратностью, неверное движение может послужить результатом дополнительных поломок.

Есть и более простые виды ремонта. Например, черные полосы на экране часто ликвидируется средствами настройки телевизора, сбросом его до заводских настроек или переводом в другой режим изображения.

Совет! Лучший вид ремонта — это профилактика. Подключив свой телевизор через источник бесперебойного питания или сетевой фильтр, можно значительно продлить срок его службы и защититься от разнообразных сбоев в его работе.

Вертикальные полосы на экране телевизора или монитора вызваны неисправностями, как мелкими, так и глобальными. Если на дисплее появились полосы, но нет уверенности в своих силах, не стоит самостоятельно выяснять, почему могла появиться полоса на экране, лучше обратиться к квалифицированным специалистам. Но если вы имеете определенные познания в электронике, то отремонтировать телевизор своими руками вполне возможно. Это относится и к другим поломкам устройства. Например, вполне можно самостоятельно починить пульт. А вот если ваш телевизор перестал включаться, то это может быть признаком серьезной неисправности, определить которую можно только с помощью специального оборудования.
