Как починить модуль управления стиральной машины

Современные стиралки надежны и функциональны. Производитель делает все, чтобы его изделие работало долгие годы без вмешательства. Однако модуль управления стиральной машины выходит из строя чаще, чем этого хотелось бы владельцам агрегата. Происходит это по целому ряду причин, некоторые из которых отдельно оговариваются производителем, и несоблюдение поставленных им условий ведет к прекращению гарантийных обязательств. Другие могут вызываться браком. Однако если срок гарантии истек, можно попытаться сделать самостоятельный ремонт платы управления стиральной машины либо провести детальную диагностику.

Как это работает

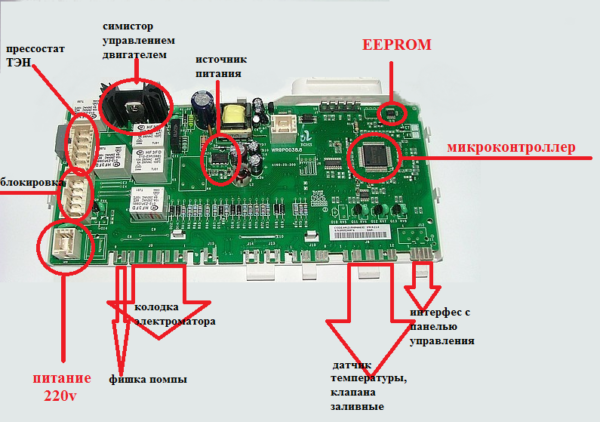

Модуль управления – это компьютеризированное «сердце» машинки. В зависимости от поступающих сигналов от датчиков и регуляторов, плата управления активирует тот или иной функционал. Она достаточно универсальна. Производитель ставит одну и ту же деталь на различные марки стиралок, маркируя их по-разному. К примеру, самые распространенные модели электронного модуля стиральной машины Indesit маркируются как W105TX, WISL82. В зависимости от поколения конкретной модели стиралки, может отличаться прошивка центрального процессора или количество входных и выходных сигналов.

Блок управления:

  • осуществляет контроль температуры;
  • задает режим, в котором работает электродвигатель;
  • отсчитывает временные отрезки программ;
  • отвечает за запуск сливных насосов;
  • обеспечивает контроль входного давления воды и функционирования затвора подачи;
  • отвечает за работу блокировки.

Управляющий сигнал поступает через клеммники или соответствующие контакты комплексной шины. Определить, где именно пропал сигнал, можно. Для этого понадобится схема конкретного модуля управления. К большинству стиральных машинок такая информация прилагается в инструкции. Если таких данных нет, можно легко найти их в интернете по маркировке, которую имеет электронная плата.

Почему выходит из строя модуль управления

Причин отказа управляющего контроллера может быть несколько. Перечислим основные, с указанием возможных вариантов несложного ремонта:

  1. Заводской брак. Он определяется визуально – по некачественным пропайкам контактов, отслаивающимся дорожкам, наплывам флюса в зонах установки центрального чипа. Если машинка на гарантии, не стоит демонтировать модуль самостоятельно. Электронная плата заменяется в условиях мастерской по гарантии. Заводской брак проявляется очень быстро, в течение первых недель-месяца эксплуатации.
  2. Несоответствие параметров электросети. Частые броски, перепады, превышение предельных напряжений могут привести к выходу из строя тонкой электроники. Параметры, которые должны соблюдаться, обычно указываются в инструкции. Чаще всего поломка из-за недостатков энергопитания легко идентифицируется в ходе тестирования платы для стиральной машины. Сервисные центры всеми силами стараются признать такой случай поломки не гарантийным.
  3. Отказ или ненадлежащая работа одного или нескольких датчиков. Данная проблема часто легко решается, как – расскажем ниже.
  4. Попадание воды в электронику. Стоит отметить, что некоторые из производителей стремятся полностью исключить данную проблему. Например, блок управления отдельных моделей ВЕКО, LG, Samsung залит компаундом, герметизирован. Другие производители допускают попадание жидкости в паузе между стирками. При попытке запуска мокрой платы срабатывает защита, и управление блокируется. К примеру, ремонт стиральной машины Индезит своими руками может сводиться к протирке модуля и тщательному высушиванию платы. Вода может попасть как в результате аварийных режимов, так и в ходе переноски машины, например, при переезде.

К другим причинам относится избыточный нагар, наличие токопроводящих испражнений домашних вредителей (тараканов, мышей), а также замыкания через тело насекомых или грызунов. Устранить такие неприятности, если системы защиты не допустили аварии, просто. Плату достаточно почистить.

Как определить неполадки в модуле управления

Признаков, что плату управления пора почистить или отремонтировать, а также проверить состояние датчиков, может быть несколько:

  • Аппарат не включается, на дисплее высвечивается ошибка.
  • На некоторых моделях светодиоды панели мерцают, мигают или горят все одновременно.
  • Машинка отказывается стирать, набирать или сливать воду, делать отжим, нагревать, выполнять одну из операций, входящих в цикл стирки.
  • Не выполняется одна из программ.
  • Вода холодная или перегревается.
  • Индикаторы хаотично мигают.

Причины могут быть самые разнообразные, к примеру, неожиданные режимы работы двигателя – он или крутится на полных оборотах, или с натугой еле-еле проворачивается.

Индикаторы СМА хаотично мигают

Индикаторы СМА хаотично мигают

Некоторые современные модели имеют режим самотестирования, который позволяет определить, какой именно ремонт электронных модулей стиральных машин требуется. Информация о том, как сделать автоматическую проверку, не указывается в документации. Однако ее можно найти в интернете на специализированных форумах. К примеру, некоторые модели Ардо тестируются так:

  • сливается вода и опустошается бак;
  • механический селектор программ поворачивается стрелкой вертикально вниз;
  • устанавливается нулевая температура.

После этого достаточно нажать все кнопки панели управления одновременно. Машинка перейдет в режим самодиагностики. После его прохождения на дисплее высветится ошибка, по которой легко определяется неисправность.

Как снять модуль управления

Для начала стоит визуально осмотреть плату на предмет физических повреждений. На ней могут быть явно выгоревшие элементы, сломы или обрывы.

Специалисты настоятельно не рекомендуют заниматься самостоятельным ремонтом контроллера ввиду его сложности. Неумелые действия могут вылиться в серьёзные последствия, а новая плата обойдётся в круглую сумму.

Где располагается плата

В доброй половине случаев контроллер находится за передней панелью. Расположение может меняться и зависит главным образом от типа загрузки техники. Модуль управления – это достаточно крупный элемент, поэтому с поиском каких-то проблем возникнуть не должно. Некоторые производители указывают его местонахождение в инструкции по эксплуатации.

Где находится модуль управления СМА

Вариант расположения управляющего модуля

Демонтаж

У рядовых стиральных машин главная плата, как правило, легкодоступна. Но в более продвинутых премиальных или каких-то промышленных моделях она может быть спрятана за ворохом других элементов. В этом случае лучше переложить все работы на плечи специалистов.

Демонтаж контроллера:

  • обесточиваем оборудование;
  • перекрываем кран подачи воды;
  • демонтируем верхнюю крышку;
  • извлекаем лоток для моющих средств;
  • отсоединяем клеммы с проводами;
  • откручиваем крепёж, удерживающий контрольную плату;
  • аккуратно вытаскиваем деталь.

Совет! Чтобы не запутаться в последующей установке контроллера, можно сделать несколько фотографий до демонтажа.

Ремонт платы

Определить визуально причину неполадки очень сложно, особенно если элементы не подверглись выгоранию. В процессе эксплуатации стиральная машина постоянно вибрирует, что сказывается на местной электронике.

Могла нарушиться пайка диодов, резисторов и других мелких элементов. Для диагностики и последующего ремонта понадобятся мультиметр, паяльник, олово, канифоль, припой и, собственно, умение паять. Разберём ряд компонентов, которые можно заменить самостоятельно.

Блок управления СМА Индезит

Блок управления СМА Индезит

Конденсаторы

Эти элементы отвечают за стабилизацию напряжения. Очевидным сигналом выхода из строя конденсатора является его вздутие. В других случаях деталь прозванивается посредством мультиметра (1 – обрыв / 0 – короткое замыкание). При замене элемента обязательно нужно учесть, что он имеет полярность.

Резисторы

Детали необходимо проверять в два этапа с учётом порядка. Резисторы с сопротивлением в 8 Ом и до 2 А – это элементы первого порядка. Детали на 10 Ом и до 5 ампер – это вторая группа. Если показатели резисторов не соответствуют этим данным, то их необходимо заменить.

Блок тиристоров

Основная причина выхода из строя блока тиристоров – скачки напряжения. Этот элемент необходимо проверять только после диагностики конденсаторов. Устанавливаем отрицательное сопротивление и прозваниваем диоды первого порядка. Напряжение не должно быть выше 20 вольт.

Выгорание элементов можно определить как визуально, так и с помощью мультиметра, настроив его в режим прозвона. Максимально допустимое напряжение на фильтре – не более 12 вольт. Обязательно обращаем внимание на полярность и стараемся не повредить порты тиристоров.

Сгоревший модуль управления стиральной машины

Сгоревший модуль управления стиральной машины

Диагностика триггера

Этот элемент чаще всего выходит из строя из-за проблем с конденсаторами. Посредственная пайка и слишком сильная вибрация также бывают причиной неполадок узла. Достаточно пропаять выходные контакты и проблема будет решена. Напряжение триггера должно быть в районе 12 вольт, а сопротивление – порядка 20 Ом.

Прошивка контроллера

Если после ремонта проблемы остались, то дело может быть в программной части. Поэтому стоит попробовать обновить прошивку контроллера.

Специальные разъёмы на теле модуля указывают на возможность проведения этой процедуры. Если интерфейсы не просматриваются, то плату придётся нести в сервисный центр, и там уже специалисты загрузят софт напрямую в процессор.

Для прошивки контроллера понадобится адаптер – программатор, предоставляющий доступ ПО к модулю посредством ПК. Профессиональные решения довольно часто встречаются в специализированных магазинах и стоят в районе 2-4 тысяч рублей. Можно приобрести и более простую версию программатора рублей за 500, но тогда нужно учитывать марку оборудования. К примеру, для стиральных машин брендов «Электролюкс», «Индезит», «Аристон» и Whirlpool используют адаптер «Аркадия» (USBDM MemoryDump).

Программатор USBDM

Программатор USBDM

Дополнительно понадобятся драйвера и фирменный софт. И то, и другое можно найти на официальных ресурсах производителей техники в разделе «Программное обеспечение». Разберём процедуру установки ПО на примере адаптера «Аркадия».

Прошивка через USBDM MemoryDump:

  • подключаем адаптер к контроллеру и к компьютеру;
  • инсталлируем драйвер программатора;
  • заходим в панель управления ОС и находим «Диспетчер устройств»;
  • кликаем на строчке USBDM;
  • переходим в раздел Target и выбираем DetectChip;
  • система должна определить модуль, если он работает и корректно подключен;
  • кликаем на LoadHexFiles и определяемся с прошивкой;
  • нажимаем ProgramFlash и ждём окончания процедуры.

Замена модуля управления

Если контроллер не подлежит ремонту, и специалисты сервисного центра это подтвердили, то его придётся менять. Покупка б/у платы – это кот в мешке, поэтому лучше смотреть в сторону новых устройств. Благо они продаются практически в каждом специализированном магазине, в особенности если речь идёт о технике известных брендов.

Ремонт блока управления стиральной машины – задача, требующая вмешательства квалифицированного персонала. Самостоятельный демонтаж платы управления стоит делать только тогда, когда срок гарантии истек. Если это произошло, и другие методы борьбы с неисправностями не помогают – модуль снимается, при отсутствии навыков починки электронной аппаратуры его можно заменить целиком.
